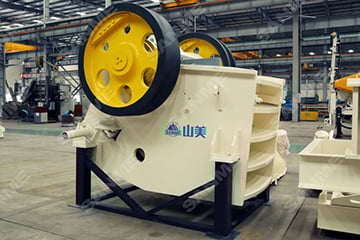

MÁY Nghiền JC SERIES

So với máy nghiền hàm truyền thống, máy nghiền dòng JC chú trọng hơn đến các chi tiết trong quá trình thiết kế và chế tạo. Máy sử dụng vật liệu có độ bền cao, công nghệ sản xuất tiên tiến, góp phần tạo nên cấu trúc chắc chắn hơn, độ tin cậy cao hơn, tỷ lệ nghiền lớn hơn, năng suất cao hơn, chi phí thấp hơn.

DUNG TÍCH
50-2700t/giờ

KÍCH THƯỚC NGHIỀN TỐI ĐA
2100mm

NGUYÊN LIỆU
Đá sông, sỏi, đá granit, đá bazan, khoáng chất, thạch anh, diabase, v.v.

ỨNG DỤNG
Khai thác mỏ, luyện kim, xây dựng, đường cao tốc, đường sắt và thủy lợi, v.v.

TÍNH NĂNG VÀ ƯU ĐIỂM CÔNG NGHỆ CỦA MÁY Nghiền JC SERIES

Cấu trúc vững chắc

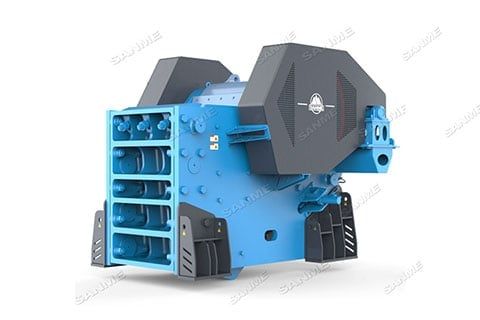

Có hai loại khung máy: mô hình hàn và mô hình lắp ráp. Mô hình hàn dành cho kích thước nhỏ và trung bình, và mô hình lắp ráp dành cho kích thước lớn.

Loại hàn sử dụng phi lê hồ quang lớn và phương pháp hàn ứng suất thấp, làm giảm đáng kể ứng suất tập trung, đảm bảo giá đỡ có độ bền bằng nhau theo mọi hướng, khả năng chống va đập cao, lực đều, tỷ lệ hỏng hóc thấp.

Lắp ráp sử dụng mô-đun hóa tiên tiến và thiết kế cấu trúc khung không hàn có độ bền cao và độ tin cậy cao. Trong khi đó, thiết kế lắp ráp máy giúp cho việc vận chuyển và lắp đặt trở nên thuận tiện hơn, đặc biệt thích hợp cho việc lắp đặt ở những nơi chật hẹp và nhỏ như khai thác mỏ ở dưới hầm và trên cao.

Cấu trúc khoang tối ưu

Thiết kế hình chữ V đối xứng, chuyển đổi độ xiên lớn, hành trình dài, tốc độ cánh quạt hợp lý, cho phép khối vật liệu lớn hơn khi cấp liệu, năng suất cao hơn, hạt đầu ra đồng nhất, ít hao mòn cho tấm hàm.

Toàn bộ tấm hàm di động nặng có độ bền cao

Toàn bộ tấm hàm di động nặng tích hợp trục lệch tâm nặng được rèn, ổ trục chất lượng cao chịu tải nặng, thiết kế tấm hàm di động được tối ưu hóa bằng phân tích phần tử hữu hạn. Những tính năng này đảm bảo khả năng chống đột quỵ và ổn định. Phớt mê cung và hệ thống bôi trơn tập trung giúp cho mỡ của ổ trục không bị nhiễm bẩn và đảm bảo bôi trơn dễ dàng, giúp hoạt động lâu hơn và ổn định hơn.

Tấm ván bảo vệ của tấm hàm di động

Tấm ván bảo vệ nặng được lắp phía trên tấm hàm di động sẽ bảo vệ ổ trục bên trong khỏi hư hỏng do vật liệu rơi xuống trong thời điểm nạp.

Ghế chịu lực đúc một mảnh

Đế ổ trục đúc nguyên khối đảm bảo khớp tốt với khung và tránh lực ép hướng vô tuyến không cần thiết đối với ổ trục trong quá trình buộc chặt thường xảy ra với ổ trục tổng hợp. Vì vậy, ổ trục có thể hoạt động ổn định hơn.

Điều chỉnh độ chi tiết đầu ra nhanh chóng và dễ dàng

Máy nghiền hàm JC sử dụng thiết bị cơ khí hoặc thủy lực để điều chỉnh lỗ xả. So với miếng chêm, việc điều chỉnh bằng khối đôi đơn giản hơn, tiết kiệm hơn, nhanh hơn và giảm thời gian ngừng hoạt động.

Lắp đặt động cơ tích hợp & máy nghiền

Việc lắp đặt tích hợp khung động cơ và khung máy nghiền không chỉ tiết kiệm không gian lắp đặt máy nghiền hàm mà còn giảm chiều dài của đai Vee. Nhờ sự chuyển động đồng bộ của khung máy nghiền, khung động cơ và động cơ. Khung động cơ có thể điều chỉnh có thể thực hiện việc điều chỉnh lực kéo của đai chữ V để làm cho đai chữ V bền hơn.

Lắp đặt giảm xóc

Máy nghiền được cố định bằng thiết bị giảm xóc cao su đặc biệt, giúp hấp thụ hiệu quả độ rung của nó tại điểm cực đại và đồng thời cho phép máy nghiền chuyển động theo hướng thẳng đứng và nằm ngang. Bằng cách này, cú sốc đối với nền móng sẽ giảm đi.

NGUYÊN TẮC LÀM VIỆC CỦA MÁY Nghiền hàm JC SERIES

Động cơ truyền động đai và ròng rọc. Hàm di động dao động lên xuống trước và sau qua trục lệch tâm. Khi di động đẩy tấm hàm di động vào tấm hàm cố định, vật liệu bị nghiền nát hoặc tách thành từng mảnh. Khi hàm chuyển động và tấm hàm chuyển động đàn hồi trở lại dưới tác dụng của trục lệch tâm, vật liệu trước đó đã bị nghiền nát thải ra từ lỗ xả của phần dưới. Với động cơ quay liên tục, hàm di động sẽ phá vỡ và xả vật liệu định kỳ để đạt được sản xuất hàng loạt.
